特殊ICF114両面エッジフランジ

特殊ICF114両面エッジフランジ

溶接内容 ICF34枝管溶接、水冷ジャケット部(内部仕切り板あり)
材質 SUS304
厚み t30
寸法 φ114
工期 2週間

内容

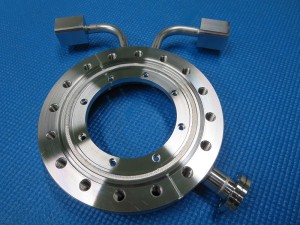

今回の製品は真空用フランジとして、一般的なICF114フランジの特注品になります。

シール面の内側円周方向に溶接ビードがあります。

これは、内部が水冷ジャケット構造になってます。

IMG_4875

水冷部のIN/OUTは写真上部の二股に分かれた部分になります。

右下のICF34のフランジは貫通してます。

IMG_4876

これは溶接技術も必要ですが、

加工技術がモノをいってくる製品です。

ICFのエッジ(シール部分)も1から加工しております。

IMG_4873

弊社では、協力工場と連携しより良い製品をお届けさせて頂きます。
